Kubernetes 백업 및 복구 솔루션 비교 (Velero, Kasten)
2022. 5. 30. 17:56ㆍCloud Computing/Kubernetes
Kuberntes 는 다양한 환경에서 사용되고 있습니다. 보다 많은 Workload 를 수용하고, Mission Critical 서비스를 적용하는 사례가 늘고 있습니다. 그러나 백업/복구 체계가 잘 갖춰진 사이트는 그렇게 많지 않습니다.
이전부터 Legacy 환경에서는 Agent 방식을 사용해 OS,Data 영역을 백업/복구해 왔으며, IaaS 기반 가상화 환경에서는 VM 을 Image 상태로 저장하고 손쉽게 복원할 수 있습니다. 하지만 k8s 환경에서는 앞서 얘기한 두가지 방식으로는 온전히 백업/복구를 수행할 수 없습니다.
쿠버네티스 환경에서는 크게 아래 항목들이 백업 대상에 포함되어야 합니다.
- Dockerfile 또는 Container Image
- Persistent volume (storage)
- etcd (cluster DB)
- kubernetes resource (manifest file)
Velero
velero 는 vmware 에서 관리하는 Kubernetes 클러스터 오픈 소스 백업 및 DR 툴입니다(이전 Heptio Ark) . 전체 클러스터 또는 개별 네임스페이스 또는 레이블의 예약된 백업을 실행할 수 있도록 합니다. 다른 툴이 etcd 에 직접 접근하여 백업을 수행하는 반면, velero 는 API 를 사용하여 리소스 상태를 저장하고 복구합니다. 이런 API-Driven 방식 tool 의 이점은 아래와 같습니다 .
- namespace, resource type, label selector별로 선택하여 리소스를 캡쳐할 수 있으므로 백업/복구의 유연성이 높습니다.
- CSP 의 관리형 k8s 를 사용하는 경우 etcd 를 직접 접근할 수 없지만 API 는 가능합니다.
또한 아래와 같이 구성됩니다.
- k8s 클러스터 내 설치되는 Pod 형태의 Server
- command-line client (사용자 PC)
- Object Stroage (백업 파일 저장)

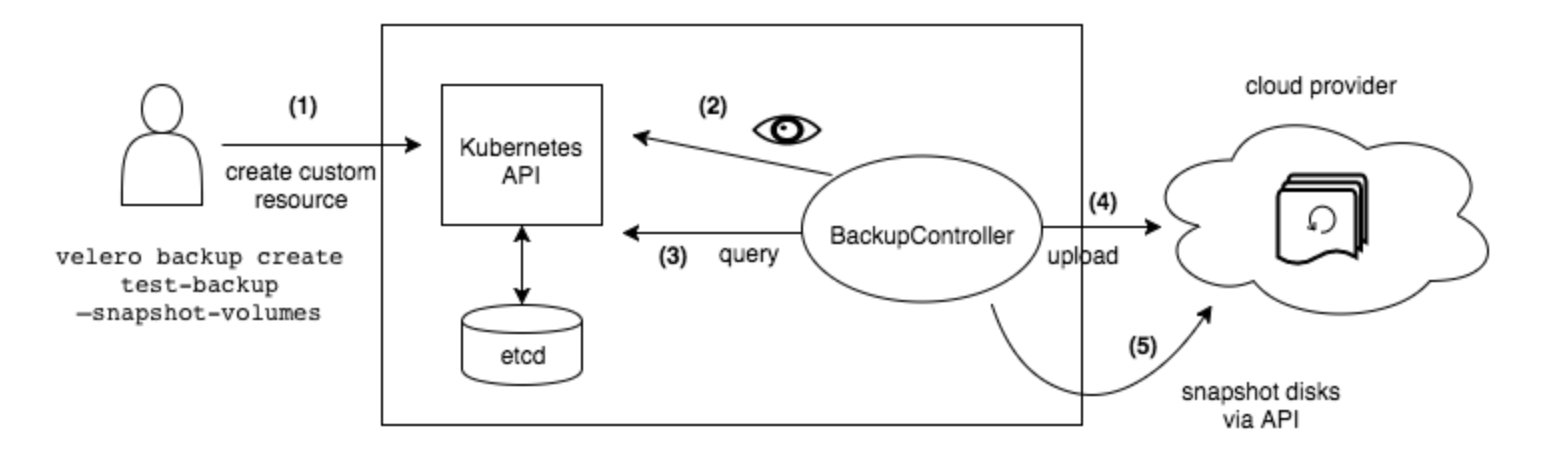

- The Velero client makes a call to the Kubernetes API server to create a Backup object.
- The BackupController notices the new Backup object and performs validation.
- The BackupController begins the backup process. It collects the data to back up by querying the API server for resources.
- The BackupController makes a call to the object storage service – for example, AWS S3 – to upload the backup file.
Install
공식 velero Docs 및 다른 blog 에서도 설치과정은 쉽게 찾을 수 있기에 본 Post 에서는 상세 설치 과정은 생략합니다.
Prerequisites
- kubernetes 클러스터가 접근 가능한 Clinet (kubectl 수행 가능)
Install CLI
Client 운영체제에 따라 설치 (자세한 내용은 https://velero.io/docs/v1.8/basic-install/ 참조. '22년 3월 기준 최신 버전은 v1.8)
- MacOS - Homebrew
- GitHub release (tar)
- Windows - chocloatey
Install and configure the server components
Cluster Provider 환경에 따라 설치 (자세한 내용은 https://velero.io/docs/v1.8/supported-providers/ 참조) - 아래는 AWS 기준
- Create S3 buckek ( 백업 파일 저장 용도 )
- Set permissions for Velero ( S3 접근 권한 설정 )
- Install and start Velero ( 클러스터 내 velero server 배포 )
Use
Case 에 따라 DR, Cluster migration, 정기/임시 백업 등 다양한 목적으로 사용할 수 있으며 아래는 전체 클러스터 백업(PV 포함), 특정 네임스페이스 복구를 테스트해 봤습니다.
- 현재 클러스터 내 resource 확인
(⎈ |jhs-eks-work-cluster:wordpress-cwi) eks-velero k get all -A
NAMESPACE NAME READY STATUS RESTARTS AGE
eks-work pod/appjs-pbn5q 1/1 Running 0 7d22h
eks-work pod/backend-app-7dccc69568-bxpqm 1/1 Running 0 7d7h
eks-work pod/backend-app-7dccc69568-mdxrk 1/1 Running 0 7d7h
eks-work pod/batch-app-27475710-tqj7v 0/1 Completed 0 10m
eks-work pod/batch-app-27475715-8pc95 0/1 Completed 0 5m21s
eks-work pod/batch-app-27475720-trvjk 0/1 Completed 0 21s
eks-work pod/centos-64ff4d9b-57ld6 1/1 Running 0 7d22h
eks-work pod/network-test 1/1 Running 0 8d
eks-work pod/nginx-pod 1/1 Running 0 8d
kube-system pod/aws-node-jlnqb 1/1 Running 0 10d
kube-system pod/aws-node-twzkj 1/1 Running 0 10d
kube-system pod/coredns-6dbb778559-2lfg4 1/1 Running 0 10d
kube-system pod/coredns-6dbb778559-4zgpr 1/1 Running 0 10d
kube-system pod/kube-proxy-96pv5 1/1 Running 0 10d
kube-system pod/kube-proxy-mczbt 1/1 Running 0 10d
kube-system pod/metrics-server-64cf6869bd-j62vx 1/1 Running 0 10d
velero pod/velero-879fff5fc-j9prd 1/1 Running 0 4d2h
wordpress-cwi pod/understood-zebu-mariadb-0 1/1 Running 0 4d21h
wordpress-cwi pod/understood-zebu-wordpress-68fbc786c4-vz65r 1/1 Running 0 4d21h
NAMESPACE NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
default service/kubernetes ClusterIP 10.100.0.1 <none> 443/TCP 10d
eks-work service/backend-app-service LoadBalancer 10.100.252.166 a7fd24eb308c743f7a7a34962327bb36-1014081366.ap-northeast-2.elb.amazonaws.com 8080:30907/TCP 7d6h
kube-system service/kube-dns ClusterIP 10.100.0.10 <none> 53/UDP,53/TCP 10d
kube-system service/metrics-server ClusterIP 10.100.245.118 <none> 443/TCP 10d
wordpress-cwi service/understood-zebu-mariadb ClusterIP 10.100.111.97 <none> 3306/TCP 4d21h
wordpress-cwi service/understood-zebu-wordpress LoadBalancer 10.100.233.186 a12b1077cb2b94cfb92c6b0f8e19e5c6-798956363.ap-northeast-2.elb.amazonaws.com 80:31877/TCP,443:30075/TCP 4d21h
NAMESPACE NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
kube-system daemonset.apps/aws-node 2 2 2 2 2 <none> 10d
kube-system daemonset.apps/kube-proxy 2 2 2 2 2 <none> 10d
NAMESPACE NAME READY UP-TO-DATE AVAILABLE AGE
eks-work deployment.apps/backend-app 2/2 2 2 7d7h
eks-work deployment.apps/centos 1/1 1 1 7d22h
kube-system deployment.apps/coredns 2/2 2 2 10d
kube-system deployment.apps/metrics-server 1/1 1 1 10d
velero deployment.apps/velero 1/1 1 1 4d2h
wordpress-cwi deployment.apps/understood-zebu-wordpress 1/1 1 1 4d21h
NAMESPACE NAME DESIRED CURRENT READY AGE
eks-work replicaset.apps/appjs 1 1 1 7d22h
eks-work replicaset.apps/backend-app-7dccc69568 2 2 2 7d7h
eks-work replicaset.apps/centos-64ff4d9b 1 1 1 7d22h
kube-system replicaset.apps/coredns-6dbb778559 2 2 2 10d
kube-system replicaset.apps/metrics-server-64cf6869bd 1 1 1 10d
velero replicaset.apps/velero-879fff5fc 1 1 1 4d2h
wordpress-cwi replicaset.apps/understood-zebu-wordpress-68fbc786c4 1 1 1 4d21h
NAMESPACE NAME READY AGE
wordpress-cwi statefulset.apps/understood-zebu-mariadb 1/1 4d21h
NAMESPACE NAME SCHEDULE SUSPEND ACTIVE LAST SCHEDULE AGE
eks-work cronjob.batch/batch-app */5 * * * * False 0 22s 6d23h
NAMESPACE NAME COMPLETIONS DURATION AGE
eks-work job.batch/batch-app-27475710 1/1 10s 10m
eks-work job.batch/batch-app-27475715 1/1 10s 5m22s
eks-work job.batch/batch-app-27475720 1/1 10s 22s
(⎈ |jhs-eks-work-cluster:wordpress-cwi) eks-velero
(⎈ |jhs-eks-work-cluster:wordpress-cwi) eks-velero k get pv
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
pvc-9f7733ef-2cb3-479c-ad4e-cd16cd1e94d1 8Gi RWO Delete Bound wordpress-cwi/data-understood-zebu-mariadb-0 gp2 4d21h
pvc-f555d44a-93e1-4773-9e06-d8aef53142a3 10Gi RWO Delete Bound wordpress-cwi/understood-zebu-wordpress gp2 4d21h
- 클러스터 전체 백업
- 552 개 item 및 2개 pv (block strage) 에 대해 백업 완료 : 8초 소요
- 보다 많은 workload 가 실행 중인 다른 클러스터도 수분 내에 백업 완료됨
(⎈ |jhs-eks-work-cluster:wordpress-cwi) eks-velero velero backup create first
Backup request "first" submitted successfully.
Run `velero backup describe first` or `velero backup logs first` for more details.
(⎈ |jhs-eks-work-cluster:wordpress-cwi) eks-velero velero backup describe first
Name: first
Namespace: velero
Labels: velero.io/storage-location=default
Annotations: velero.io/source-cluster-k8s-gitversion=v1.21.5-eks-bc4871b
velero.io/source-cluster-k8s-major-version=1
velero.io/source-cluster-k8s-minor-version=21+
Phase: Completed
Errors: 0
Warnings: 0
Namespaces:
Included: *
Excluded: <none>
Resources:
Included: *
Excluded: <none>
Cluster-scoped: auto
Label selector: <none>
Storage Location: default
Velero-Native Snapshot PVs: auto
TTL: 720h0m0s
Hooks: <none>
Backup Format Version: 1.1.0
Started: 2022-03-25 15:22:58 +0900 KST
Completed: 2022-03-25 15:23:06 +0900 KST
Expiration: 2022-04-24 15:22:58 +0900 KST
Total items to be backed up: 552
Items backed up: 552
Velero-Native Snapshots: 2 of 2 snapshots completed successfully (specify --details for more information)- 워드프레스가 설치된 wordpress-cwi namespace 삭제 ( 실수로 가정 )
### namespace 삭제 (해당 namespace 상 모든 resource 삭제)
(⎈ |jhs-eks-work-cluster:default) eks-velero k delete ns wordpress-cwi
namespace "wordpress-cwi" deleted
(⎈ |jhs-eks-work-cluster:default) eks-velero k get all -n wordpress-cwi
No resources found in wordpress-cwi namespace.
(⎈ |jhs-eks-work-cluster:default) eks-velero k get pv
No resources found
(⎈ |jhs-eks-work-cluster:default) eks-velero helm3 list -A
NAME NAMESPACE REVISION UPDATED STATUS CHART APP VERSION
(⎈ |jhs-eks-work-cluster:default) eks-velero
(⎈ |jhs-eks-work-cluster:default) eks-velero
### velero 로 해당 namespace 만 복구 ( 26개 Item 에 대해 복구 3초 소요 )
(⎈ |jhs-eks-work-cluster:default) eks-velero velero restore create --from-backup first --include-namespaces wordpress-cwi
Restore request "first-20220329180923" submitted successfully.
Run `velero restore describe first-20220329180923` or `velero restore logs first-20220329180923` for more details.
(⎈ |jhs-eks-work-cluster:default) eks-velero
(⎈ |jhs-eks-work-cluster:default) eks-velero velero restore describe first-20220329180923
Name: first-20220329180923
Namespace: velero
Labels: <none>
Annotations: <none>
Phase: Completed
Total items to be restored: 26
Items restored: 26
Started: 2022-03-29 18:09:26 +0900 KST
Completed: 2022-03-29 18:09:29 +0900 KST
Backup: first
Namespaces:
Included: wordpress-cwi
Excluded: <none>
Resources:
Included: *
Excluded: nodes, events, events.events.k8s.io, backups.velero.io, restores.velero.io, resticrepositories.velero.io
Cluster-scoped: auto
Namespace mappings: <none>
Label selector: <none>
Restore PVs: auto
Preserve Service NodePorts: auto
### Pod 기동 중
(⎈ |jhs-eks-work-cluster:default) eks-velero k get all -n wordpress-cwi
NAME READY STATUS RESTARTS AGE
pod/understood-zebu-mariadb-0 0/1 ContainerCreating 0 20s
pod/understood-zebu-wordpress-68fbc786c4-vz65r 0/1 ContainerCreating 0 20s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/understood-zebu-mariadb ClusterIP 10.100.83.99 <none> 3306/TCP 20s
service/understood-zebu-wordpress LoadBalancer 10.100.15.218 aa74b993bd5b347c693e6e0553e0b7f1-1811961745.ap-northeast-2.elb.amazonaws.com 80:31402/TCP,443:31785/TCP 20s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/understood-zebu-wordpress 0/1 1 0 20s
NAME DESIRED CURRENT READY AGE
replicaset.apps/understood-zebu-wordpress-68fbc786c4 1 1 0 20s
NAME READY AGE
statefulset.apps/understood-zebu-mariadb 0/1 19s
### 모든 Pod 기동 완료 및 helm release 복구
(⎈ |jhs-eks-work-cluster:default) eks-velero k get all -n wordpress-cwi
NAME READY STATUS RESTARTS AGE
pod/understood-zebu-mariadb-0 1/1 Running 0 73s
pod/understood-zebu-wordpress-68fbc786c4-vz65r 1/1 Running 0 73s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/understood-zebu-mariadb ClusterIP 10.100.83.99 <none> 3306/TCP 73s
service/understood-zebu-wordpress LoadBalancer 10.100.15.218 aa74b993bd5b347c693e6e0553e0b7f1-1811961745.ap-northeast-2.elb.amazonaws.com 80:31402/TCP,443:31785/TCP 73s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/understood-zebu-wordpress 1/1 1 1 73s
NAME DESIRED CURRENT READY AGE
replicaset.apps/understood-zebu-wordpress-68fbc786c4 1 1 1 73s
NAME READY AGE
statefulset.apps/understood-zebu-mariadb 1/1 72s
(⎈ |jhs-eks-work-cluster:default) eks-velero
(⎈ |jhs-eks-work-cluster:default) eks-velero helm3 list -A
NAME NAMESPACE REVISION UPDATED STATUS CHART APP VERSION
understood-zebu wordpress-cwi 1 2022-03-24 19:47:30.365403 +0900 KST deployed wordpress-13.1.4 5.9.2
(⎈ |jhs-eks-work-cluster:default) eks-velero CLI 상에서도 모든 Resource 가 정상적으로 기동되었으며 실제 서비스도 문제 없음을 확인할 수 있습니다.
상기 테스트에서는 namespace 단위의 백업/복구를 테스트했으나 velero 에서는 다양한 옵션의 백업/복구 기능을 지원합니다. (labelselector, TTL, Scheduling, incremental backup 등)
Kasten K10
다음은 veeam 의 k8s 백업/복구 솔루션인 Kasten 입니다.
veeam 은 veritas, Dell, commvault 등과 함께 백업/복구 영역에서 손꼽히는 솔루션 기업 중 하나입니다.
k8s 백업 솔루션인 kasten k10은 다양한 고객 및 글로벌 레퍼런스를 가지고 있는만큼 검증된 솔루션으로 볼 수 있습니다.
사용하기 위해선 유료 라이선스가 필요하지만 10 Node 내 Non-product 클러스터를 대상으로 사용할 수 있는 free license 로 세팅해보겠습니다.

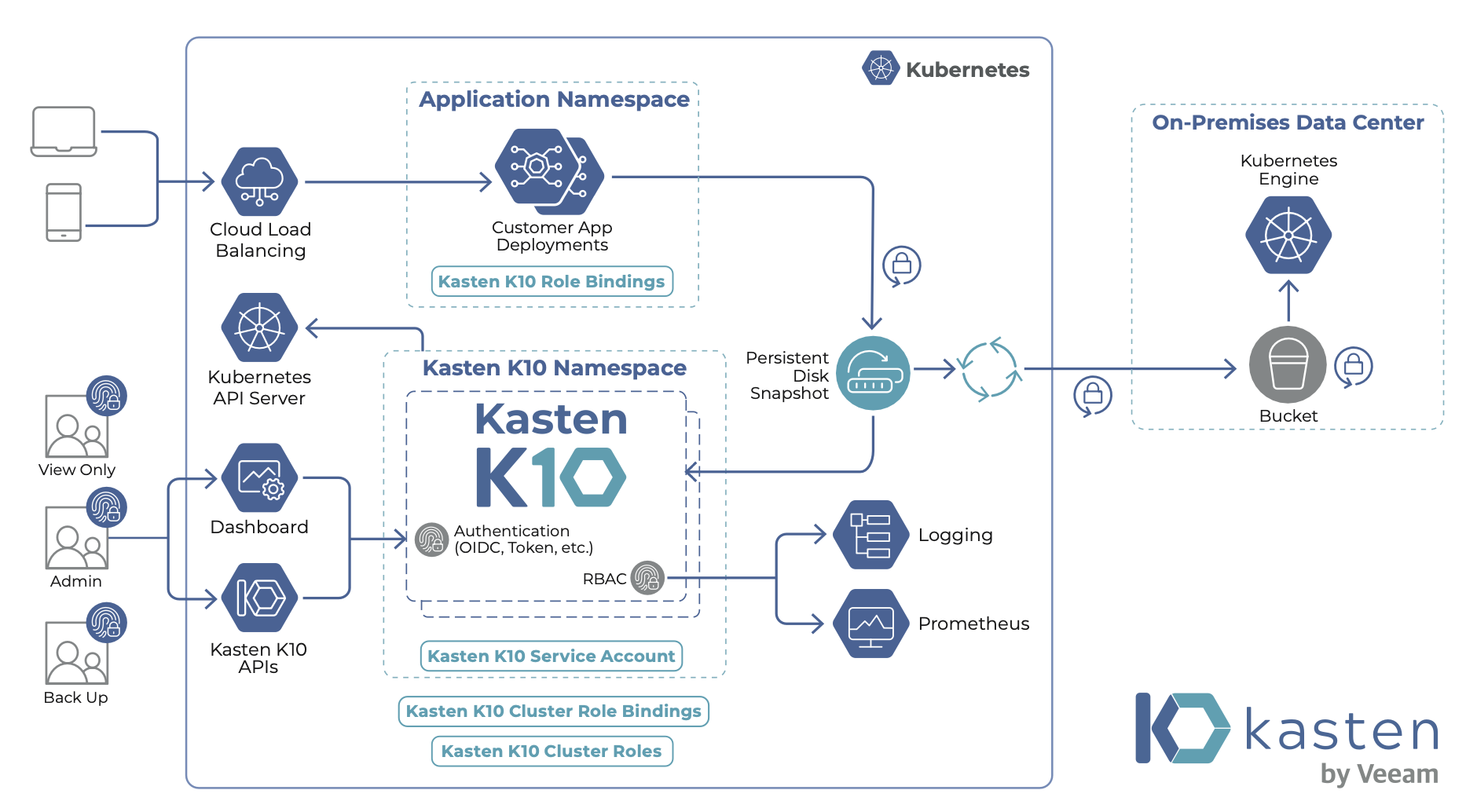

구조는 앞서 살펴본 velero 와 유사하지만 GUI 환경 및 편의 기능을 위한 component 가 추가되어 있습니다.
Install
velero 와 마찬가지로 본 Post 에서는 자세한 설치과정은 생략하고 AWS 에서의 개략적인 구성에 대해서만 다룹니다.
2차 백업을 위한 File 또는 Object 스토리지 세팅 및 Export/Import 는 제외합니다.
Prerequisites
- Add the Kasten Helm charts repository
- volumeSnapshot CRD 생성 ( volumesnapshotclasses, volumesnapshotcontents, volumesnapshots )
- snapshot-controller 설치
- snapshotclass 생성 (k10.kasten.io/is-snapshot-class: "true" 어노테이션 추가)
- Snapshotter 생성 ( AWS CSI driver 호환 )
Install (helm)
helm install k10 kasten/k10 --namespace=kasten-io \
--set secrets.awsAccessKeyId="${AWS_ACCESS_KEY_ID}" \
--set secrets.awsSecretAccessKey="${AWS_SECRET_ACCESS_KEY}"
Use

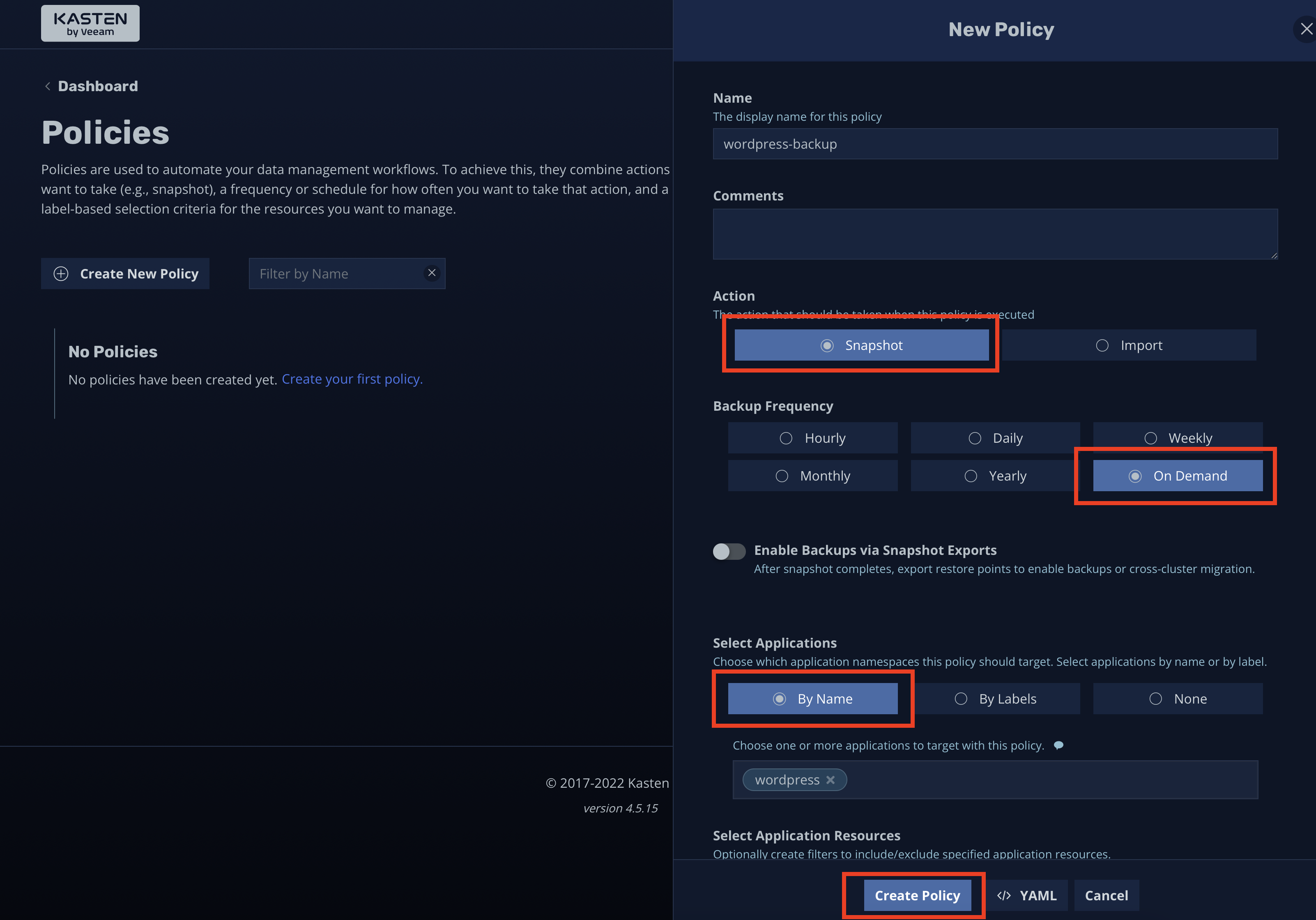

- Dashboard 에서 Backup Policy 생성 후 실행

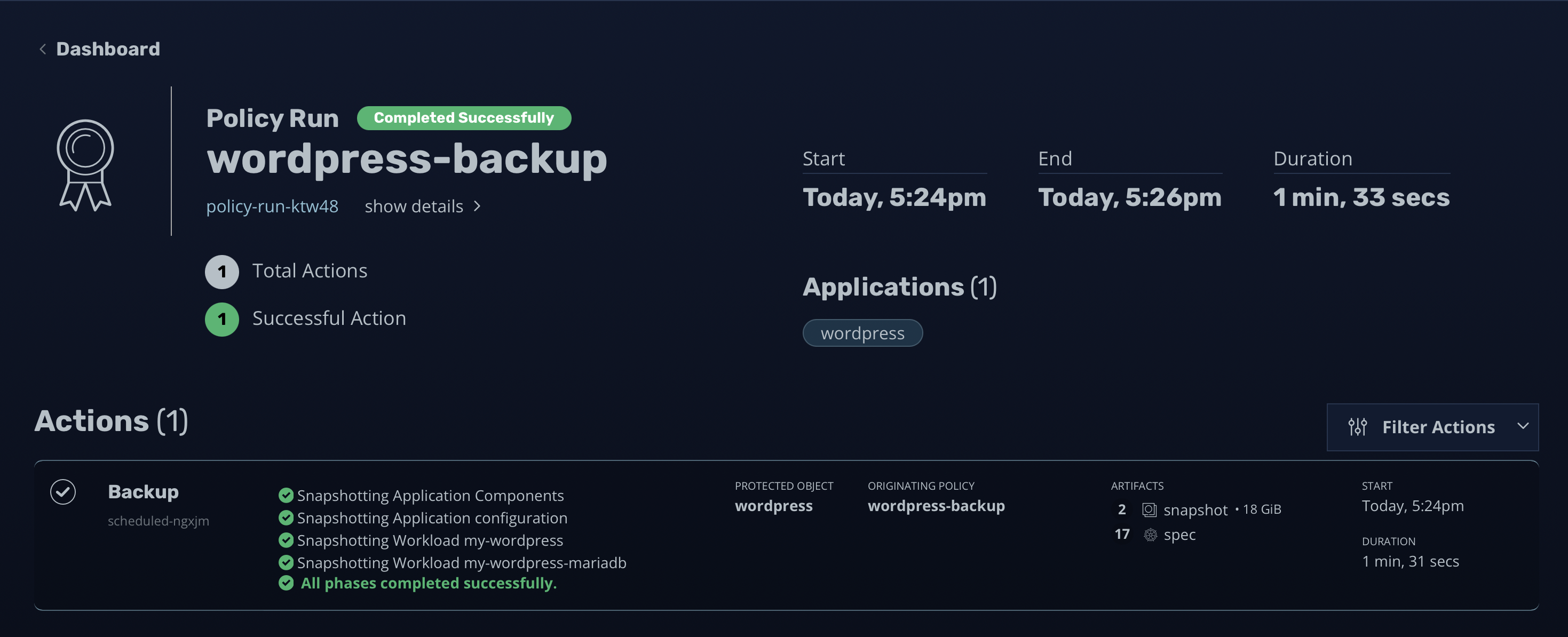

- 지정한 Namespace 상의 모든 Resource 백업 현황 확인

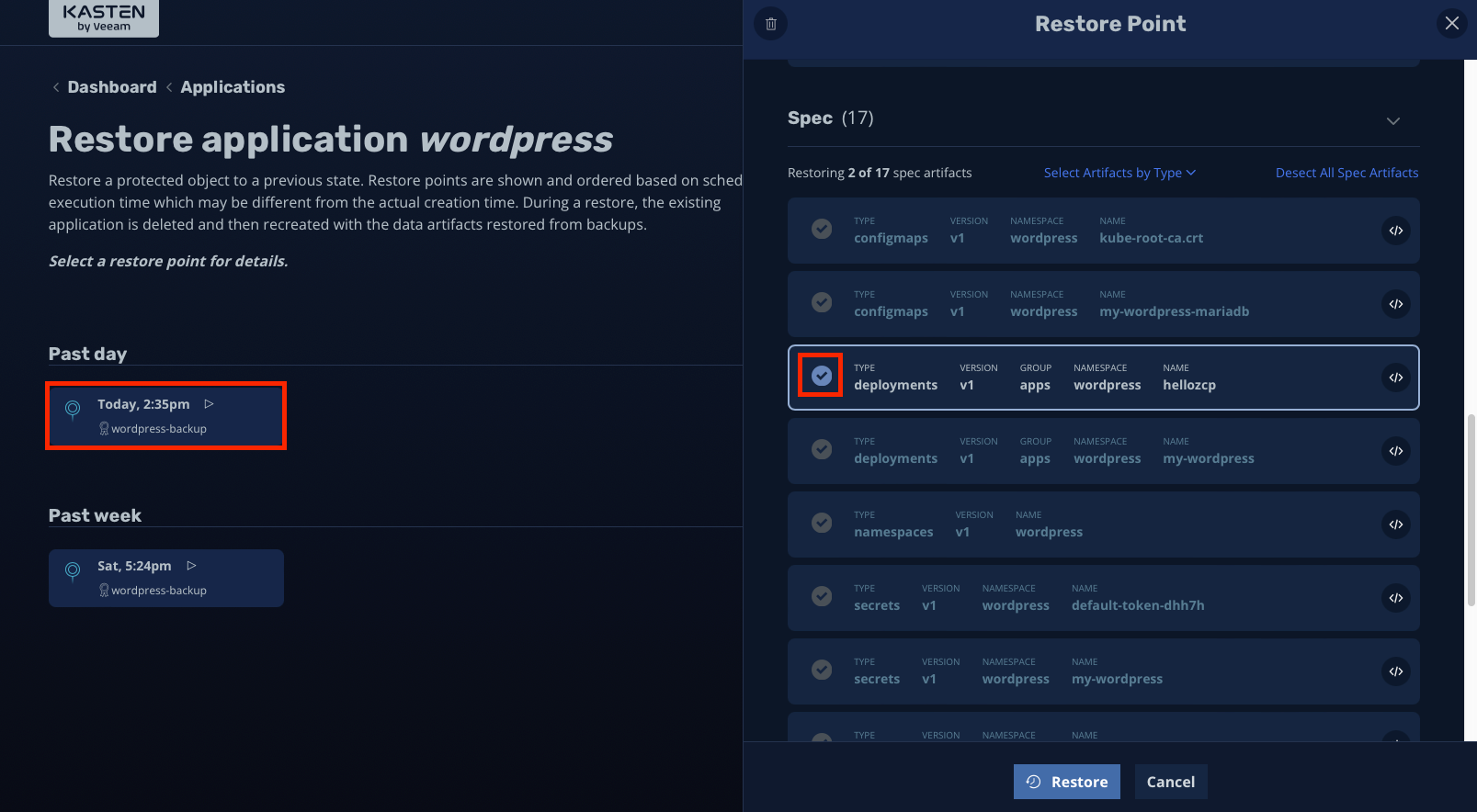

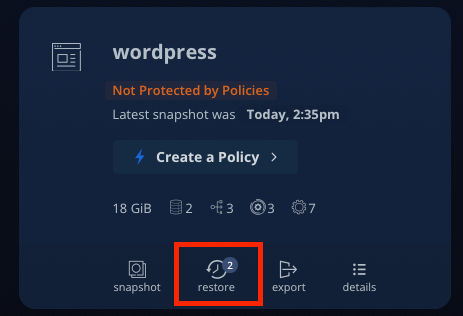

- 백업한 리소스 중 특정 리소스만 선택하여 별도의 namespace (wordpress-hellozcp) 상에서 복구 테스트

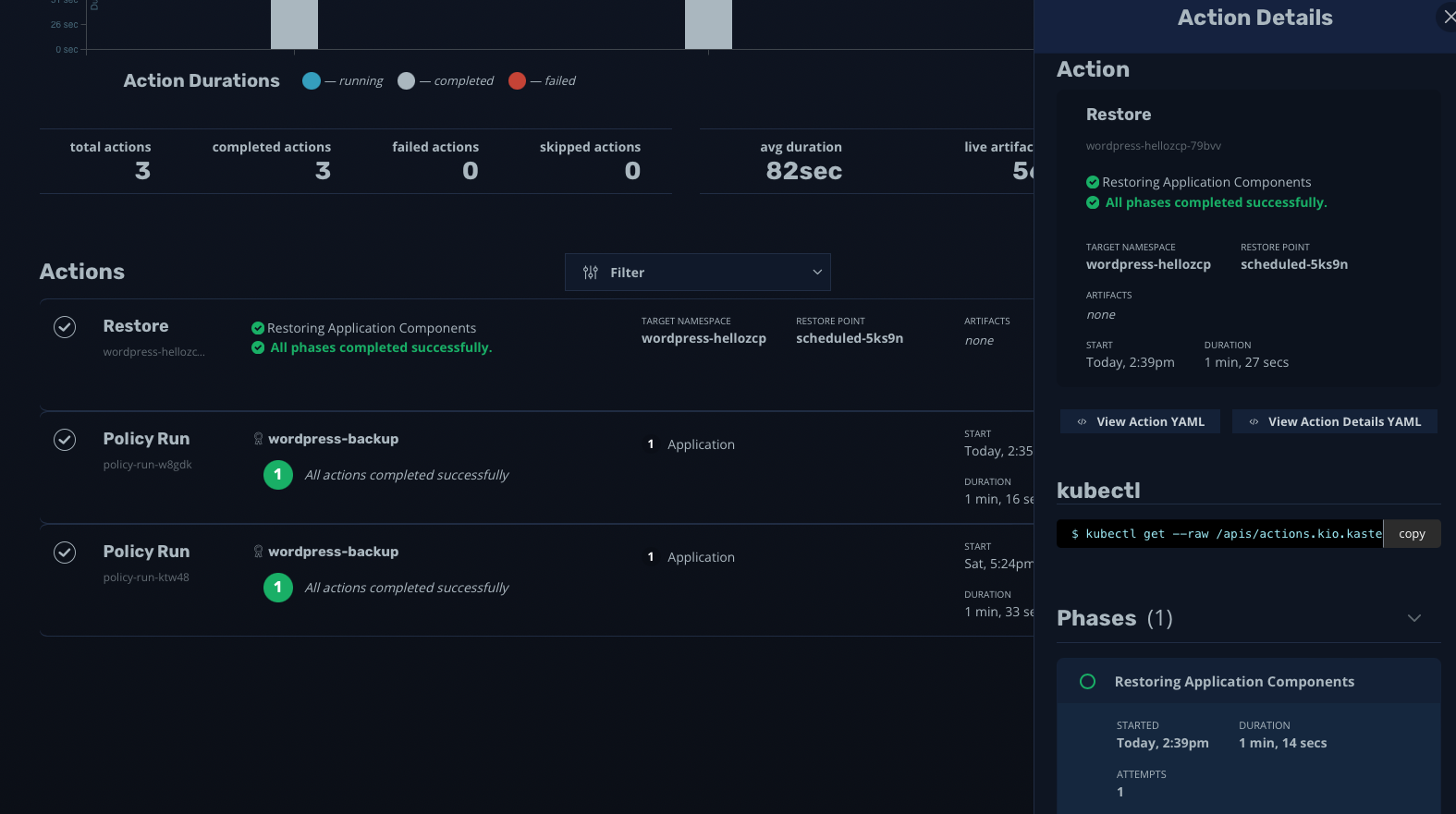

- 복구 완료 후 서비스 확인
(⎈ |jhs-eks-work-cluster:wordpress) work k get deploy,svc -n wordpress-hellozcp
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/hellozcp 1/1 1 1 20m
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/hellozcp-svc LoadBalancer 10.100.166.46 a2685b3d652124051a0f64d5263966eb-195969067.ap-northeast-2.elb.amazonaws.com 8080:30152/TCP 20m
(⎈ |jhs-eks-work-cluster:wordpress) work k exec -it network-test -n eks-work -- curl 10.100.166.46:8080
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>ZCP Sample Application</title>
</head>
<h1>Hello ZCP</h1>
<h2>Update test</h2>
<h2>Update test2</h2>
</body>
</html>%
Velero & K10 비교
두 솔루션은 모두 kubernetes 의 특징을 잘 살려 백업 및 복구가 기존 Legacy 에 비해 신속하고 간편하게 진행됩니다.
가장 큰 차이점이라고 한다면 라이선스 비용과 수행환경(CLI, GUI) 가 가장 큰 사항이라 생각됩니다.
몇몇 테스트 후 정리한 차이점은 다음과 같습니다.
| velero | K10 | |
| 비용 | 무료 | 유료 (worker node 기준) |
| 사용자 Interface | CLI | GUI, CLI |
| 개발 결정권 | 커뮤니티 | 벤더 |
| 설치 Resource | velero deployment 1ea (restic 사용시 restic daemonset 추가) |
16 개 deploy, 18 개 service , 6 개 persistent volume 등 |
| 저장공간 | Object storage | File, Object storage |
| 편의기능 | 백업,복구에 충실한 편 | 백업,복구 외 다양한 솔루션과의 인터페이스 제공 (eco-system) |
두 솔루션 모두 백업 및 복구에 대해서는 훌륭한 성능을 보여주고 있다고 생각되며,
어떤 솔루션을 도입할지는 비용, 사용자, 주변 환경 등을 고려해 선택해야 합니다.
이번 포스트에서는 개략적인 내용만을 다뤘으니 혹시 사용 중 문의 사항이 있다면 연락 주시기 바랍니다.
'Cloud Computing > Kubernetes' 카테고리의 다른 글
| Docker Desktop 유료화 및 대응방안 (0) | 2022.02.04 |
|---|
